Vaschette di drenaggio del condizionatore d'aria: guida completa all'acquisto di sistemi HVAC

Che Vaschetta di scarico del condizionatore d'aria In realtà lo fa

An vaschetta di scarico del condizionatore d'aria raccoglie l'acqua di condensa che si forma sulla serpentina dell'evaporatore durante il ciclo di raffreddamento e la incanala verso una linea di scarico, mantenendo l'umidità lontana dalle condutture, dall'isolamento e dal materiale strutturale circostante. Senza una vaschetta adeguatamente montata, la condensa scorrerebbe semplicemente dalla serpentina e si accumulerebbe all'interno dell'armadio del trattamento dell'aria o gocciolerebbe nello spazio sotto l'unità.

La maggior parte dei sistemi residenziali e commerciali leggeri utilizzano due vaschette che lavorano insieme: una vaschetta primaria montata direttamente sotto la serpentina dell'evaporatore e una vaschetta secondaria installata sotto l'intero dispositivo di trattamento dell'aria come bacino di raccolta di riserva. Questo doppio layout è una pratica standard per le installazioni in soffitta e in ripostiglio, poiché fornisce una seconda linea di difesa se la linea di scarico primaria si restringe.

Se il componente è descritto come an Vaschetta di drenaggio HVAC , una vaschetta per la raccolta della condensa o un vaschetta di scarico dell'aria condizionata , la funzione rimane la stessa per marche e dimensioni del sistema: gestire la condensa in modo che lasci il sistema in un percorso controllato anziché incontrollato.

Come funziona una vaschetta di drenaggio AC all'interno del sistema

Quando l'aria calda interna passa attraverso la serpentina fredda dell'evaporatore, l'umidità nell'aria si condensa sulla superficie della serpentina, in modo simile all'acqua che si forma su un vetro freddo. L'acqua gocciola verso il basso e finisce nella vaschetta posizionata direttamente sotto la serpentina. La vasca è realizzata con una leggera pendenza verso un angolo o bordo, dove un'uscita di scarico si collega a una linea di scarico in PVC o rame che trasporta l'acqua lontano dall'unità, in genere a uno scarico a pavimento, una pompa della condensa o un punto di scarico esterno.

Ruoli della vaschetta di scarico primaria e secondaria

La vaschetta primaria si trova più vicina alla batteria e gestisce la condensa in condizioni operative normali. La vaschetta secondaria, a volte chiamata vaschetta di emergenza o ausiliaria, è posizionata sotto l'impronta dell'intero dispositivo di trattamento dell'aria e raccoglie l'acqua solo se la vaschetta primaria trabocca o la linea di scarico principale si intasa. Molte pentole secondarie includono un interruttore a galleggiante che spegne automaticamente il sistema quando viene rilevata l'acqua, limitando la quantità di acqua che può accumularsi prima che qualcuno si accorga del problema.

Perché la pendenza e la posizione dello sbocco sono importanti

Una padella con una pendenza insufficiente consente all’acqua di sedersi anziché drenare, il che aumenta la possibilità di acqua stagnante, accumulo di sedimenti e crescita microbica nel tempo. Questo è uno dei motivi per cui i produttori prestano molta attenzione al posizionamento delle uscite e alla geometria del piatto piuttosto che trattare il piatto come un semplice vassoio piatto.

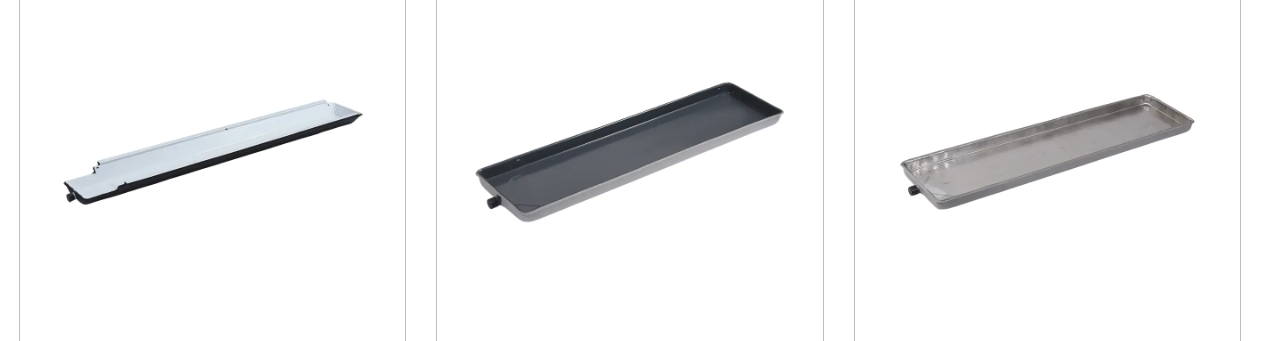

Opzioni materiale della vaschetta di drenaggio: acciaio inossidabile, acciaio zincato e alluminio

La selezione del materiale influisce sul modo in cui una padella resiste all'esposizione all'umidità nel corso di anni di uso continuo. I tre materiali più comunemente specificati per le bacinelle della condensa HVAC sono acciaio inossidabile, acciaio zincato e alluminio, ciascuno con un diverso equilibrio tra resistenza alla corrosione, peso e rigidità strutturale.

Confronto generale della resistenza alla corrosione tra i comuni materiali delle vaschette della condensa, scala relativa.

Vaschetta di drenaggio HVAC in acciaio inossidabile

A Vaschetta di drenaggio HVAC in acciaio inossidabile viene generalmente scelto per ambienti con elevata umidità o esposizione all'aria costiera, poiché la lega resiste bene alla ruggine superficiale per lunghi periodi di servizio. Le pentole in acciaio inossidabile sono anche più facili da pulire perché la superficie liscia resiste all'accumulo di calcare rispetto all'acciaio rivestito.

Vaschetta di drenaggio in acciaio zincato

A vaschetta di raccolta in acciaio zincato utilizza un rivestimento di zinco su una base in acciaio, che fornisce una via di mezzo economicamente vantaggiosa tra l'acciaio grezzo e l'acciaio inossidabile. Le pentole zincate sono ampiamente utilizzate nelle installazioni residenziali standard dove l'umidità estrema o l'esposizione al sale non sono una preoccupazione primaria.

Vaschetta di drenaggio AC in alluminio

An Vaschetta di drenaggio AC in alluminio offre un'opzione più leggera che resiste comunque efficacemente alla corrosione, semplificando la movimentazione durante l'installazione in soffitte o soffitti ristretti. L'alluminio forma uno strato di ossido naturale che aiuta a proteggere la superficie da ulteriore corrosione una volta installata.

Confronto generale dei materiali per la costruzione di vasche di drenaggio HVAC in metallo
Materiale	Peso relativo	Caso d'uso tipico
Acciaio inossidabile	Moderato	Alto humidity or coastal climates
Acciaio zincato	Moderato	Sistemi residenziali standard
Alluminio	Luce	Installazioni in soffitta o con spazi ristretti

Confronto tra vaschette di scarico in acciaio inossidabile e acciaio zincato

Poiché questi due materiali sono quelli specificati più frequentemente nei progetti di vasche per condensa HVAC, un confronto fianco a fianco tra diversi criteri pratici aiuta a chiarire dove ciascuna opzione offre le migliori prestazioni.

Confronto editoriale, l'area blu rappresenta l'acciaio inossidabile, l'area arancione rappresenta l'acciaio zincato, scala a dieci punti.

L'acciaio inossidabile tende ad ottenere punteggi più alti in termini di resistenza alla corrosione e durabilità a lungo termine, mentre l'acciaio zincato rimane una scelta pratica per installazioni standard in cui l'efficienza economica e la disponibilità immediata contano più della massima resistenza alla corrosione.

Cause comuni di traboccamento della vaschetta di scarico CA

Una padella che continua a riempirsi o traboccare è solitamente un sintomo di un blocco o di un problema di flusso d'aria in altre parti del sistema piuttosto che di un difetto nella padella stessa. Comprendere le cause più frequenti aiuta i proprietari di casa e i tecnici a diagnosticare il problema più rapidamente.

Classifica di frequenza illustrativa delle cause di traboccamento della vaschetta di scarico segnalate, scala a dieci punti.

Alghe, polvere o detriti ostruiscono la linea di scarico della condensa
La serpentina dell'evaporatore congelato o ghiacciato si scioglie più velocemente di quanto la padella possa drenare
Una vasca installata senza un'adeguata pendenza verso lo scarico
Crepe fisiche o fori dovuti alla corrosione in una padella invecchiata
Una pompa della condensa malfunzionante sui sistemi che ne fanno affidamento

Dove si trova la vaschetta di scarico all'interno dell'unità AC

Il posizionamento dipende dalla configurazione del sistema. Nei sistemi split, la vasca primaria si trova sotto la serpentina dell'evaporatore interno all'interno dell'armadio del sistema di trattamento dell'aria, solitamente situato in un armadio, in un seminterrato o in una soffitta. Una vaschetta secondaria viene generalmente posizionata sotto l'intero dispositivo di trattamento dell'aria quando l'unità è installata sopra uno spazio abitativo, poiché qualsiasi perdita in quella posizione presenta un rischio maggiore di causare danni al soffitto o alla parete.

Vista isometrica semplificata del tipico posizionamento della vaschetta di drenaggio primaria e secondaria all'interno di un armadio di trattamento dell'aria.

Nelle unità da tetto monoblocco, la vaschetta della condensa è integrata nell'alloggiamento dell'unità direttamente sotto la sezione della batteria, con la linea di scarico instradata attraverso il telaio del tetto o la base dell'armadio fino a un punto di scarico esterno.

Dimensionamento e dimensioni della vaschetta di scarico

Le dimensioni della vasca corrispondono all'ingombro della batteria dell'evaporatore o dell'armadietto del trattamento dell'aria, quindi il dimensionamento viene generalmente specificato dal produttore dell'apparecchiatura anziché scelto in modo indipendente. La profondità conta tanto quanto la lunghezza e la larghezza, poiché un piatto poco profondo ha una capacità di riserva inferiore se la linea di scarico si restringe temporaneamente.

Riferimento di dimensionamento generale per le comuni vasche di condensa residenziali e commerciali leggere
Tipo di padella	Profondità tipica	Impostazione comune
Pentola primaria	Da 1 a 2 pollici	Sotto la serpentina dell'evaporatore
Pentola secondaria	Da 2 a 3 pollici	Sotto l'unità di trattamento dell'aria completa
Pentola per unità sul tetto	Varia in base al modello	Integrato nella base del mobile

Le opzioni personalizzate di profondità e ingombro sono comuni nei progetti di sostituzione in cui il piatto dell'attrezzatura originale non è più disponibile o dove una dimensione del mobile non standard richiede un adattamento su misura.

Programma di manutenzione per una vaschetta della condensa HVAC

La pulizia ordinaria riduce la possibilità che sedimenti e accumuli biologici si accumulino più velocemente di quanto la linea di scarico possa portarli via. Il grafico a linee riportato di seguito riflette una relazione generale tra il tempo trascorso dall'ultima pulizia e la probabilità di drenaggio limitato, utilizzato come riferimento di pianificazione per la programmazione della manutenzione.

Riferimento di pianificazione generale per l'andamento del rischio di tracimazione relativo ai mesi trascorsi dall'ultima pulizia.

Come pulire una vaschetta di drenaggio AC

Spegnere l'alimentazione dell'unità di trattamento dell'aria prima di accedere all'area della padella.
Rimuovere l'acqua stagnante e i detriti visibili dalla superficie della padella.
Lavare la linea di scarico con una miscela consigliata per le linee della condensa per eliminare gli accumuli.
Ispezionare la padella per individuare eventuali crepe, macchie di ruggine o usura del rivestimento.
Verificare che l'interruttore a galleggiante, se presente, si muova liberamente e si ripristini correttamente.
Ripristinare l'alimentazione e verificare che la condensa scorra verso l'uscita come previsto.

Approvvigionamento di un Produttore di vaschette di drenaggio HVAC

I componenti del condensatore e della vaschetta di drenaggio lavorano insieme come parte del ciclo di refrigerazione, con il condensatore che gestisce lo scambio di calore tra il refrigerante e l'aria esterna e la vaschetta di drenaggio che gestisce la condensa risultante dal processo di raffreddamento. Gli acquirenti che acquistano componenti su larga scala generalmente cercano un fornitore in grado di supportare sia una qualità costante di stampaggio o saldatura, sia flessibilità su dimensionamenti non standard.

Cixi Chenfeng Electric Co., Ltd. si concentra sugli accessori per il condizionamento dell'aria centralizzato, compresi componenti del condensatore costruiti con tubo di rame e aletta in alluminio o struttura interamente in alluminio compatibile con refrigeranti comuni come R410A e R32, insieme a componenti della vaschetta di scarico prodotti tramite stampaggio o saldatura in un unico pezzo utilizzando acciaio zincato e acciaio inossidabile. Le vaschette di drenaggio possono incorporare rivestimenti antimuffa o un canale di drenaggio inclinato per contribuire a ridurre il ristagno dell'acqua, mentre sono supportate dimensioni non standard per unità da tetto, unità ad armadio e altri formati di installazione in cui è necessario regolare la posizione e la pendenza dello scarico.

Cosa chiedere a una fabbrica di vaschette di scarico per condizionatori d'aria

È possibile regolare l'ingombro e la profondità del piatto per un armadio specifico o per le dimensioni del marciapiede
Quali opzioni di rivestimento o finitura sono disponibili per ambienti umidi o costieri
La posizione dell'uscita di scarico è regolabile per adattarsi al percorso della linea di scarico esistente
La produzione può supportare sia opzioni inossidabili che zincate dello stesso fornitore

Domande frequenti

Cos'è la vaschetta di scarico del condizionatore d'aria

Si tratta di un vassoio metallico poco profondo posizionato sotto la serpentina dell'evaporatore o il dispositivo di trattamento dell'aria che raccoglie l'acqua di condensa e la dirige verso una linea di scarico, mantenendo l'umidità lontana dalla struttura circostante.

Cosa fa una vaschetta di drenaggio HVAC

Cattura l'acqua prodotta quando la serpentina dell'evaporatore raffredda l'aria interna, incanalando la condensa verso un'uscita di scarico in modo che non si accumuli all'interno dell'armadio o goccioli nello spazio sottostante.

Cos'è una vaschetta raccogli condensa

Vaschetta di raccolta condensa è un altro nome comune per lo stesso componente, riferendosi specificamente al suo ruolo nella gestione dell'acqua che si condensa sulla serpentina di raffreddamento durante il funzionamento.

Dov'è la vaschetta di scarico del condizionatore d'aria?

Sui sistemi split si trova sotto la batteria dell'evaporatore interno all'interno dell'armadio del trattamento dell'aria, mentre sulle unità package da tetto è integrato nella base dell'armadio sotto la sezione della batteria.

Come funziona una vaschetta di scarico AC

La condensa gocciola dalla serpentina nella vaschetta, che è inclinata verso un'uscita collegata a una linea di scarico, consentendo all'acqua di lasciare il sistema in un percorso controllato anziché accumularsi.

Qual è la differenza tra una vaschetta di raccolta e una vaschetta per la condensa?

Questi termini descrivono lo stesso componente, con la vaschetta di scarico e la vaschetta della condensa utilizzate in modo intercambiabile nella documentazione HVAC residenziale e commerciale.

Perché la vaschetta di scarico dell'aria condizionata è piena d'acqua

Una pentola piena solitamente indica una linea di scarico ostruita, un sifone intasato o un problema alla pompa che impedisce all'acqua di uscire dalla vasca con la stessa rapidità con cui si accumula.

Perché la vaschetta di scarico del sistema HVAC trabocca?

Il troppopieno è comunemente collegato a una linea della condensa bloccata, a una pendenza insufficiente della vasca o a una serpentina ghiacciata che si scioglie più velocemente di quanto la vasca e la linea possano gestire l'acqua risultante.

Perchè la vaschetta di scarico del mio condizionatore perde?

Le perdite spesso sono dovute a una padella incrinata o corrosa, a una connessione allentata della linea di scarico o a una cucitura che non ha funzionato dopo una prolungata esposizione all'acqua stagnante.

Perché la vaschetta di scarico dell'aria condizionata continua a riempirsi

Un accumulo ricorrente indica in genere una linea di scarico che necessita di un lavaggio regolare, alghe o detriti che si accumulano più velocemente rispetto agli indirizzi di manutenzione ordinaria o una pendenza della vasca che non dirige più l'acqua in modo efficiente.
