Guida completa all'acquisto per bacinelle di drenaggio HVAC

Il diritto Vaschetta di drenaggio HVAC si riduce a tre decisioni: il materiale che corrisponde all'umidità e all'esposizione a cui dovrà affrontare l'unità, una profondità e una pendenza che corrispondono al volume di condensa effettivamente prodotto dal sistema e se l'installazione necessita di una vasca secondaria oltre a quella primaria. Ottieni questi tre dettagli giusti e un Vaschetta di scarico del condizionatore d'aria farà tranquillamente il suo lavoro per anni, sbaglierà qualcuno e il primo segno di problema è solitamente un soffitto bagnato o un fondo corroso che nessuno se ne accorge finché non fallisce.

Questa guida illustra come funziona effettivamente una vaschetta di raccolta della condensa, come si confrontano le vaschette in acciaio zincato, acciaio inossidabile e polimerico, come dimensionare e inclinare correttamente una vaschetta e cosa tende ad eare storto quando una vaschetta viene trascurata durante la manutenzione ordinaria. Sia che si stiano specificando dei pan per nuove installazioni o per la sostituzione di uno guasto, l'obiettivo è lo stesso: abbinare il pan al sistema e all'ambiente in cui si trova.

Cosa fa una vaschetta di drenaggio HVAC

Raccolta e convogliamento della condensa

Quando l'aria calda interna passa sopra una serpentina evaporatrice fredda, l'umidità si condensa fuori dall'aria e gocciola verso il basso. Un'installazione HVAC con vaschetta di drenaggio si trova direttamente sotto quella bobina, catturando ogni goccia e incanalandola verso una linea di scarico anziché lasciarla raccogliere sul pavimento, nelle condutture o all'interno di una cavità del soffitto. In una giornata umida, un sistema residenziale di medie dimensioni può produrre diversi litri di condensa, quindi la vaschetta svolge un lavoro reale e continuo anziché restare lì come formalità.

Pentole primarie vs Pentole secondarie

La maggior parte delle unità interne include un pannello primario integrato direttamente nell'alloggiamento dell'unità. Quando la stessa unità è montata in una soffitta, in un soppalco o in qualsiasi spazio sopra un soffitto finito, una vasca secondaria, a volte chiamata vasca ausiliaria o di troppopieno, viene posizionata sotto l'intera unità come backup. Se la vasca principale o la sua linea di scarico si bloccano, la vasca secondaria cattura il troppopieno e attiva un interruttore di sicurezza o scarica separatamente, guadagnando tempo prima che l'acqua raggiunga il soffitto sottostante.

Dove vengono utilizzate le vaschette di scarico del condizionatore d'aria

I requisiti della vaschetta di raccolta condensa variano a seconda di dove si trova l'unità e del rischio che potrebbe creare una perdita. La tabella seguente illustra come cambia in genere l'utilizzo della padella nei tipi di installazione più comuni.

Guida generale al dimensionamento e alla pendenza nelle comuni applicazioni di vasche di drenaggio HVAC
Tipo di sistema	Profondità tipica della padella	Pendenza consigliata	Materiale comune
Bobina interna per sistema split residenziale	1,5-2 pollici	Leggera pendenza verso lo scarico	Acciaio zincato o polimero
Unità di trattamento dell'aria montata in soffitta o in soppalco	Da 2,5 a 3 pollici	Pendenza più uno scarico di troppopieno dedicato	Acciaio zincato o acciaio inox
Unità di pacchetto commerciale leggero	da 3 a 4 pollici	Pendenza continua su tutta la lunghezza del piatto	Acciaio inossidabile
Base dell'unità condensante sul tetto	4 dentro e sopra	Pendenza verso più punti di drenaggio	Acciaio zincato con rivestimento anticorrosivo

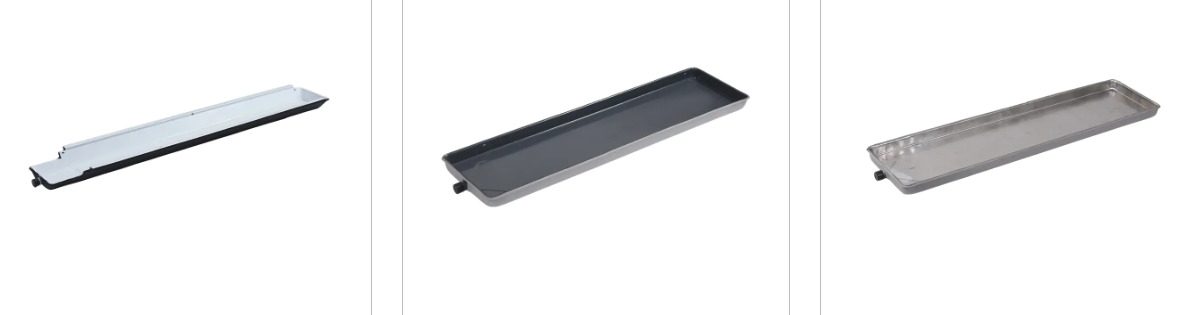

Materiali a confronto: vaschette di drenaggio zincate, in acciaio inossidabile e in polimero

La scelta del materiale è il fattore più importante che separa una vaschetta di drenaggio in metallo che dura per anni da una che deve essere sostituita presto. Le opzioni delle vaschette di drenaggio zincate offrono un solido equilibrio tra durata e facilità di fabbricazione, rendendole un valore predefinito comune per i lavori residenziali standard e commerciali leggeri. Una vaschetta di drenaggio in acciaio inossidabile baratta una certa flessibilità di fabbricazione con la migliore resistenza alla corrosione e la massima durata, motivo per cui si presenta più spesso nei sistemi commerciali e negli ambienti costieri o ad alta umidità. Le vaschette in polimero o plastica si inclinano completamente nella direzione opposta, privilegiando la leggerezza e la flessibilità dello stampaggio rispetto alla durabilità strutturale a lungo termine.

Il grafico radar riportato di seguito mette a confronto tutti e tre i materiali in base ai cinque fattori pratici che contano di più quando si sceglie tra di loro.

Vaschetta di scarico in acciaio inossidabile Vaschetta di drenaggio zincata Vaschetta di drenaggio in polimero

Scegliere la giusta profondità del pannello per la vostra installazione

Una vaschetta di scarico del condizionatore d'aria sottodimensionata è una delle cause più comuni di trabocco, semplicemente perché non riesce a trattenere abbastanza condensa durante i picchi di umidità prima che l'acqua raggiunga il bordo. I requisiti di profondità variano in base al tipo di installazione, dalle vaschette poco profonde integrate nella finestra e nelle unità terminali confezionate fino alle vaschette di base più profonde utilizzate sulle apparecchiature sul tetto. La tabella seguente mette a confronto la profondità tipica della padella in quattro categorie di applicazioni comuni.

Profondità tipica del piatto per applicazione (pollici)

Figura: riferimento generale della profondità per applicazione, la profondità effettiva del piatto deve corrispondere alle specifiche del produttore per l'esatta unità installata.

Come cambia il volume della condensa con l'umidità e la stagione

La produzione di condensa non è costante durante tutto l'anno, aumenta e diminuisce in base all'umidità esterna e al livello di funzionamento del sistema. Questo è il motivo per cui una vaschetta di drenaggio dell'impianto HVAC che sembra perfettamente adeguata in primavera può improvvisamente mostrare segni di cedimento durante il periodo più umido dell'estate. Il grafico a linee riportato di seguito illustra un andamento stagionale generale del volume relativo della condensa, che è un contesto utile quando si decide quanto margine integrare nella capacità della vasca.

Schema stagionale illustrativo del volume della condensa

Figura: andamento stagionale illustrativo generale, il volume effettivo della condensa dipende dal clima locale e dal tempo di funzionamento del sistema.

Problemi comuni: troppopieno, ruggine e scarichi intasati

Perché la vaschetta di scarico dell'aria condizionata è piena d'acqua è una delle domande più comuni che i proprietari di casa si pongono e la risposta è quasi sempre un blocco piuttosto che un guasto della vaschetta stessa. Polvere, alghe e detriti si accumulano nel tempo all'interno della linea di scarico, rallentando o arrestando il flusso di condensa fino a quando non ritorna nella vaschetta e alla fine trabocca. Una padella rotta, la corrosione delle giunture o un interruttore a galleggiante guasto sono gli altri colpevoli frequenti, anche se questi tendono a svilupparsi più gradualmente. Il grafico a colonne riportato di seguito mostra una ripartizione generale della frequenza con cui ciascuna causa tende a emergere durante le chiamate di servizio.

Frequenza relativa dei problemi comuni relativi alla vaschetta di scarico (indice illustrativo)

Figura: confronto illustrativo della frequenza con cui ogni problema tende a manifestarsi durante le visite di servizio di routine.

Programma di manutenzione e pulizia

Con quale frequenza è necessario pulire la vaschetta di drenaggio dell'aria condizionata

La maggior parte dei sistemi residenziali beneficia di un'ispezione della vasca e della linea di scarico almeno una volta durante la stagione di raffreddamento, idealmente subito prima che il clima diventi caldo. Le case con climi umidi o con molta vegetazione circostante potrebbero aver bisogno di un controllo due volte l’anno, poiché in quelle condizioni alghe e detriti si accumulano più velocemente.

Spegnere il sistema prima di ispezionare o pulire la vaschetta e la linea di scarico.
Rimuovere l'eventuale acqua stagnante e verificare la presenza di detriti visibili, crescita di alghe o sedimenti all'interno della padella.
Liberare l'apertura della linea di scarico dagli accumuli in modo che la condensa possa fluire liberamente verso il punto di uscita.
Controllare la superficie della padella e le giunture per individuare eventuali macchie di ruggine, vaiolature o crepe sottili che potrebbero allargarsi nel tempo.
Provare l'interruttore a galleggiante, se la padella ne include uno, per verificare che spenga ancora il sistema quando l'acqua sale troppo.

Scelta di un produttore affidabile di vaschette di drenaggio HVAC

Lavorare con un produttore affermato di vasche di drenaggio HVAC è più importante di quanto possa sembrare, perché la qualità delle vasche è in gran parte determinata durante la fabbricazione piuttosto che qualcosa che può essere riparato dopo l'installazione. Una cucitura stampata in un unico pezzo o completamente saldata evita i punti deboli in cui le perdite e la ruggine tendono ad iniziare per prime. Cerca un produttore di vaschette di scarico per condizionatori d'aria in grado di mantenere uno spessore di parete costante su tutta la vaschetta, offrire opzioni sia zincate che in acciaio inossidabile e supportare dimensioni non standard per unità da tetto, unità ad armadio e altre installazioni che non si adattano a un modello standard.

Un fornitore competente di vaschette di raccolta condensa dovrebbe anche essere in grado di regolare la posizione dell'uscita di scarico, la pendenza della vasca e la capacità complessiva per adattarle a un sistema specifico anziché forzare ogni progetto nello stesso design fisso. Vale la pena chiedere direttamente caratteristiche opzionali come i rivestimenti antimuffa o un canale di drenaggio inclinato, poiché riducono l'accumulo di microbi e l'acqua stagnante tra una pulizia e l'altra.

Informazioni su Cixi Chenfeng Electric Co., Ltd.

Cixi Chenfeng Electric Co., Ltd. è un'impresa professionale nel campo elettrico, focalizzata sullo sviluppo e sulla produzione di accessori per il condizionamento dell'aria centralizzato, compresi componenti del condensatore e vaschette di raccolta della condensa. I gruppi condensatore sono costruiti attorno a tubi di scambio termico ad alta efficienza e design ad alette compatibili con i refrigeranti comuni, disponibili con tubo in rame, aletta in alluminio o struttura interamente in alluminio, con strutture modulari che si adattano a sistemi multi-split e unità commerciali.

Sul lato della vasca di drenaggio, la produzione si basa sullo stampaggio o sulla saldatura di un unico pezzo in acciaio zincato e acciaio inossidabile, con opzioni per rivestimenti antimuffa e canali di drenaggio inclinati che aiutano a prevenire la crescita microbica e l'acqua stagnante. Il dimensionamento non standard è supportato per unità da tetto, unità ad armadio e altri tipi di installazione, con posizione e pendenza dell'uscita di scarico regolabili per adattarsi all'esatta configurazione di ciascun cliente. Essendo con sede in Cina Vaschetta di drenaggio HVAC and Vaschette di scarico del condizionatore d'aria fabbrica, Cixi Chenfeng supporta la personalizzazione ODM e OEM all'ingrosso supportata da test di laboratorio congiunti per le prestazioni del flusso d'aria e del drenaggio.

Domande frequenti

Q1. Cos'è la vaschetta di scarico del condizionatore d'aria

Si tratta di un vassoio poco profondo installato sotto la batteria dell'evaporatore o dell'unità interna che raccoglie la condensa e la incanala verso una linea di scarico, impedendo all'acqua di gocciolare nello spazio circostante.

Q2. Cosa fa una vaschetta di drenaggio HVAC

Cattura la condensa prodotta quando l'aria calda passa sopra la batteria fredda, dirigendo l'acqua lontano dall'unità in modo sicuro anziché consentirle di accumularsi o gocciolare all'interno dell'edificio.

Q3. Perché la vaschetta di scarico dell'aria condizionata è piena d'acqua

Una padella piena o traboccante è spesso causata da una linea di scarico intasata, sebbene una padella rotta, danni da ruggine o un interruttore a galleggiante guasto possano anche consentire l'accumulo di acqua.

Q4. Con quale frequenza è necessario pulire la vaschetta di scarico dell'aria condizionata

Un'ispezione annuale prima della stagione di raffreddamento è una base ragionevole per la maggior parte delle case, con un secondo controllo consigliato nei climi umidi o nelle aree con fitta vegetazione circostante.

Q5. È possibile sostituire una vaschetta di drenaggio dell'aria condizionata

Sì, è possibile sostituire una vaschetta di drenaggio da sola senza sostituire l'intera unità interna, purché la vaschetta sostitutiva corrisponda alla profondità, all'ingombro e alla posizione dello scarico di scarico dell'originale.

Q6. Cos'è una vaschetta di drenaggio secondaria

Una vasca secondaria o ausiliaria si trova sotto l'intera unità interna, in genere in un'installazione in mansarda o soppalco, e raccoglie il traboccamento se la vasca primaria o la linea di scarico si bloccano.

D7. Quale materiale è migliore per una vaschetta di scarico AC

L'acciaio inossidabile offre la massima resistenza alla corrosione e la massima durata, l'acciaio zincato fornisce una via di mezzo durevole e attenta ai costi e le pentole in polimero danno priorità alla leggerezza rispetto alla durata a lungo termine.

Q8. Quanto dura una vaschetta di scarico

La durata varia in base al materiale e all'ambiente, con pentole in acciaio inossidabile e zincate ben mantenute che normalmente durano molti anni, mentre l'esposizione all'acqua stagnante e ai detriti tende ad abbreviare tale durata.

D9. Perché una vaschetta di scarico AC arrugginisce

La ruggine si sviluppa quando il rivestimento protettivo di una padella metallica si consuma o si graffia, consentendo alla condensa e all'umidità di raggiungere il metallo nudo in caso di esposizione ripetuta.

Q10. Come si impedisce che una vaschetta di scarico dell'aria condizionata trabocchi

Mantenere la linea di scarico libera da detriti, ispezionare regolarmente la padella per individuare eventuali crepe o ruggine e verificare che la pendenza della padella diriga l'acqua verso lo scarico anziché consentirle di accumularsi in un punto.
